岩手・宮城内陸地震　緊急現地調査速報

	3.磐井川流域　震源付近への被害調査
	3.1　祭畤(まつるべ)地区

Loc.510
鬼越沢　震源地付近
祭畤大橋から北西方向へ、鬼越沢に沿って伸びる建設途上(？)の林道。
震源地に最も近い地域を通る道路である。

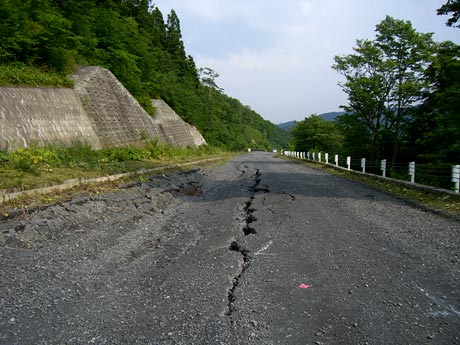

急斜面上にテールアルメ等で片切片盛で建設されているが、未舗装道路の路床に亀裂が入っている程度で、崩壊等は見られない。

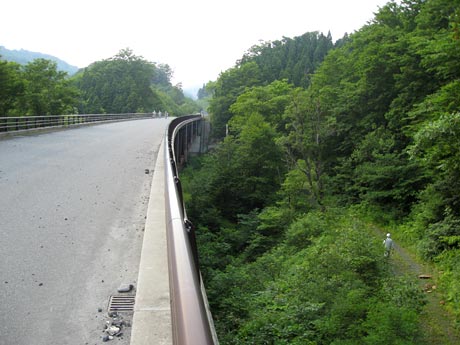

建設年代が新しいことから、土木構造物への大きな被害は見られない。

建設年代が新しいことから、土木構造物への大きな被害は見られない。

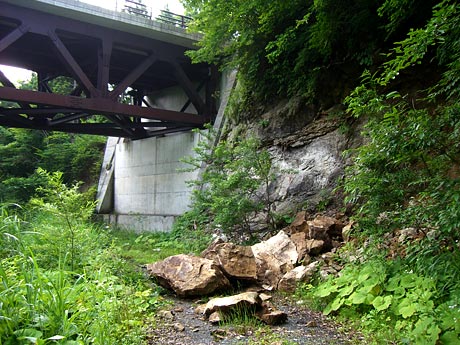

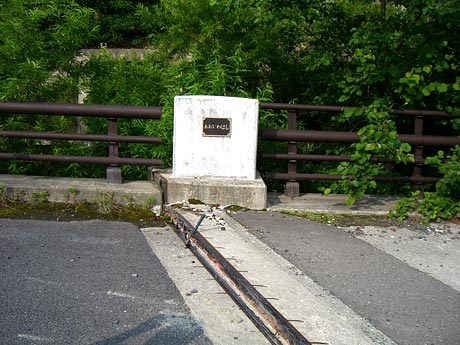

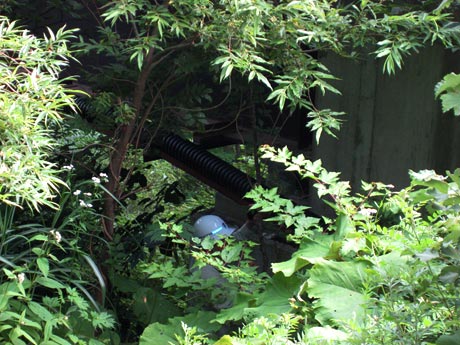

橋台支承部にも、大きな被害は見られない。

一部の橋梁では未舗装部で橋台背面の路床沈下が発生しており、奥へは自動車が進めなかった。

Loc.511
国道342号線　祭畤大橋(まつるべ)

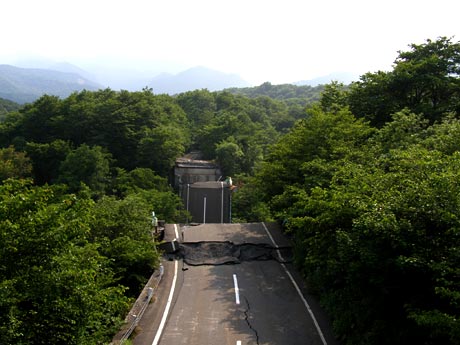

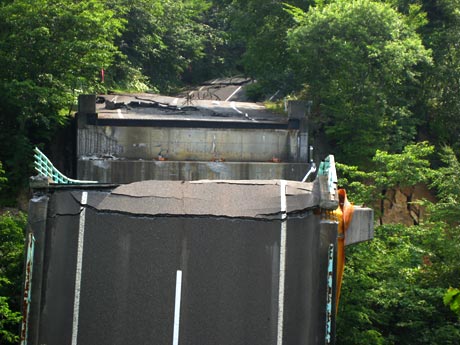

全面的に落橋しており、今回の地震で最も大きな被害を受けた構造物といえる。

・

諸元　3径間連続鋼桁橋　橋長94m　支間27m+40m+27m)

・

1978年架設(地震時保有耐力法による耐震設計が導入される以前)

・

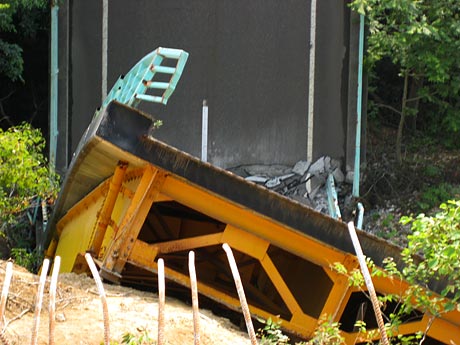

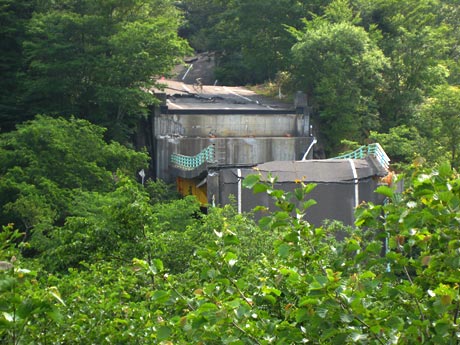

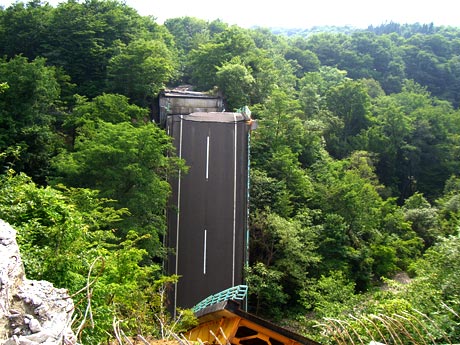

橋脚1本が倒壊、橋桁が35m下の鬼越沢に崩落して折れている

・

落橋の原因自体は、地震力によるものよりも、地盤の変動の影響の方が大きいとされている

・

落橋過程は、下記のように推定されている。

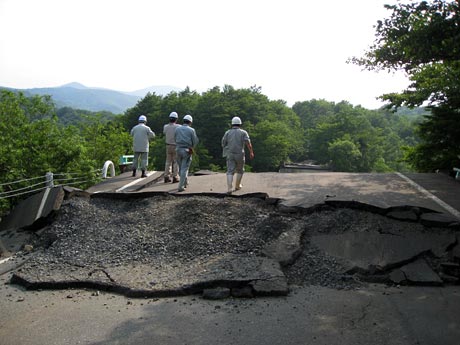

(1)	A1橋台(秋田方)背面地盤が一関方へ大きく滑る

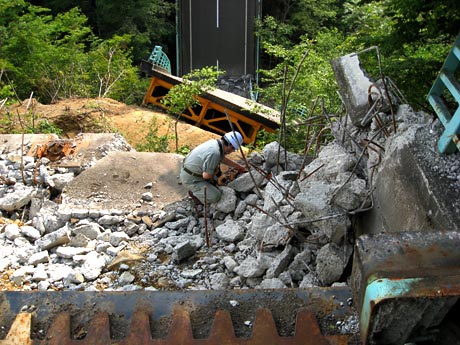

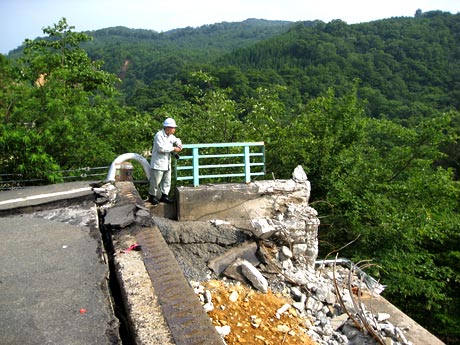

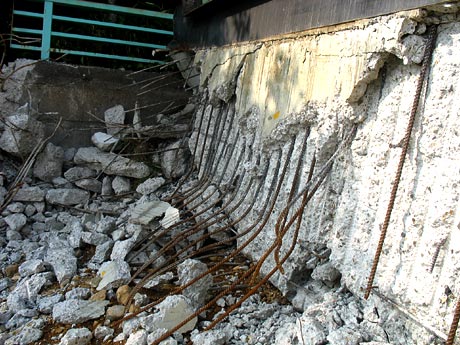

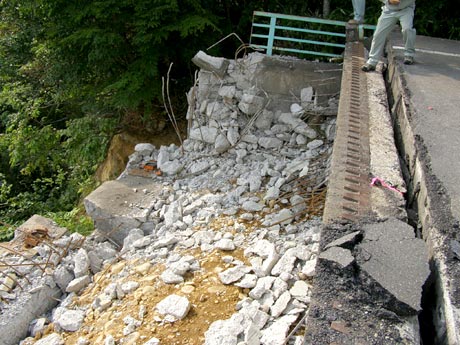

(2)	A1橋台(秋田方)が橋桁を押し出し、押し出された橋桁とA2橋台(一関方)が衝突し、A2橋台パラペットを破壊して一関側へ移動
(3)	A1橋台(秋田方)から橋桁が落下
(4)	橋桁が落下して移動する際に、P2橋脚が損傷して折れる
(5)	A2橋台(一関方)に衝突していた橋桁が秋田側に引き戻されてA2橋台から落下し、橋桁全体が谷底に落ちた
