岩手・宮城内陸地震　緊急現地調査速報

	1.地表地震断層沿いでの調査
	1.2　中川・本寺地区

■中川地区

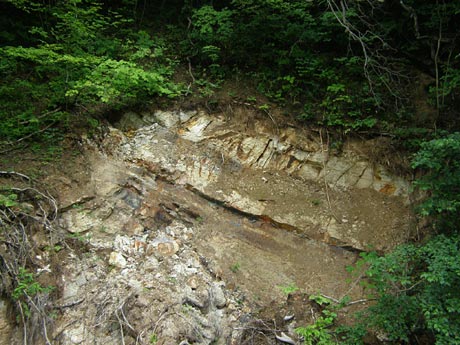

Loc.210

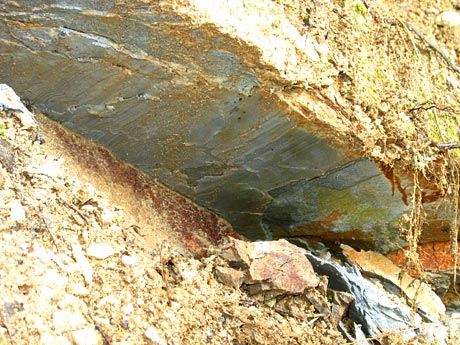

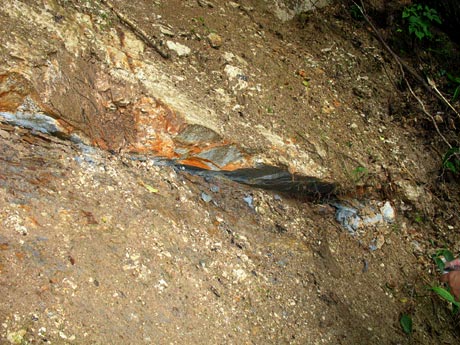

中川河岸沿いの露頭
河岸に見られる凝灰岩系の露頭。
10cm程度のオーバーハングが新たに形成されており、条痕も見られる。
これが、逆断層露頭か、層理面滑りか、研究者間で議論が分かれている。

下位は凝灰質細粒砂岩、上位は凝灰質泥岩と思われる。

上位側の層が約10㎝程度、川側へ迫り出している。

層理面には2～3mm程度の青灰粘土を挟在しており、条痕が認められる。

Loc.211

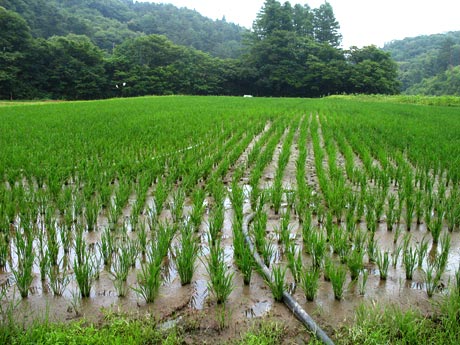

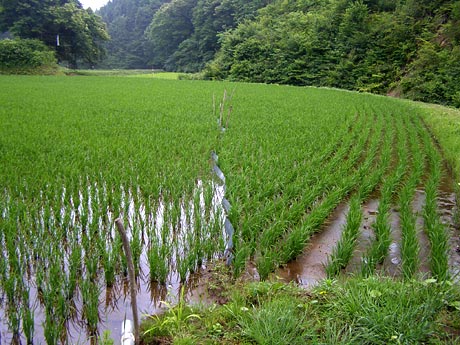

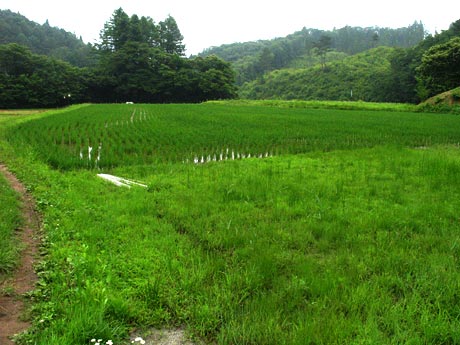

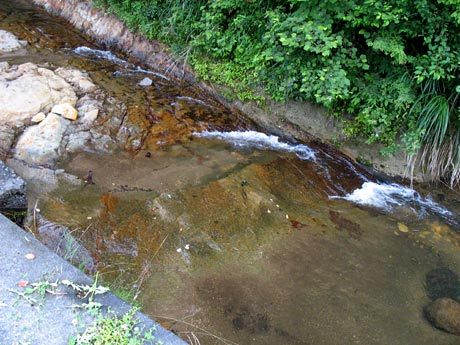

中川地区の水田に表れた断層露頭
中川付近では、水田や林道に変位が認められている。
NNE～SSWに連続的的に延びる変位が認められ、西側に20～30cm上がりの変位が認められる。

背斜状に水田が盛り上がるような変形が認められ、水田が干上がっている。

背斜状に水田が盛り上がるような変形が認められ、水田が干上がっている。

東側では水田面が南東側に傾動しており、上下方向に30～50cm程度の変位が見られる。

農家の方の話では、この段差は地震後に出来たと言うことである。
断層露頭の可能性が高い。

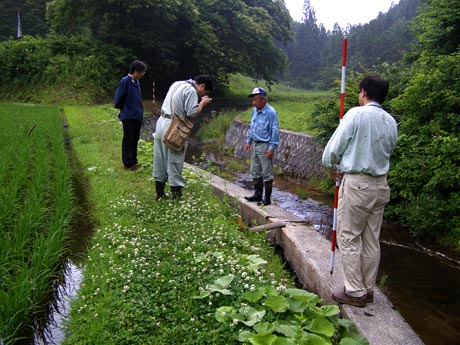

水田が傾動したため、ブロック積擁壁が押し出されて変状している。

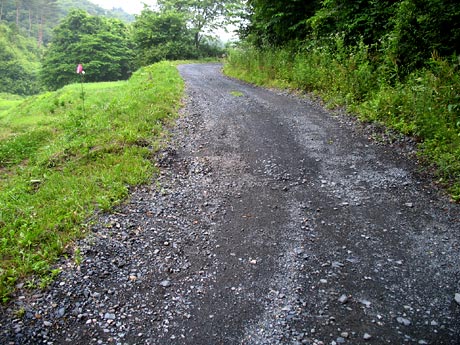

水田から変位が続いており、林道では西側上がりの変位が生じている。

■本寺地区　磐井川両岸
磐井川の南北両岸では、地震断層に伴うと思われる地表変状が認められる。

Loc.221

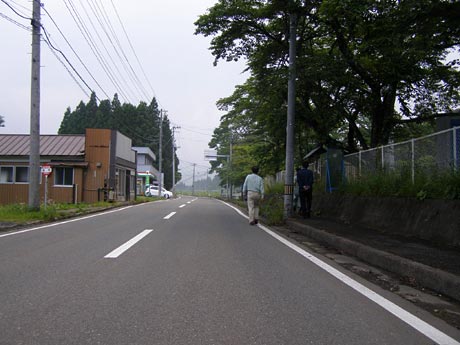

国道342号線　本寺地区の断層露頭
磐井川の北岸で、南岸の延長方向にあたる位置で、国道342号線に西側上がりで、上下変位20～30cm程度の緩やかな変位が認められる。

緩やかな変位が認められる。

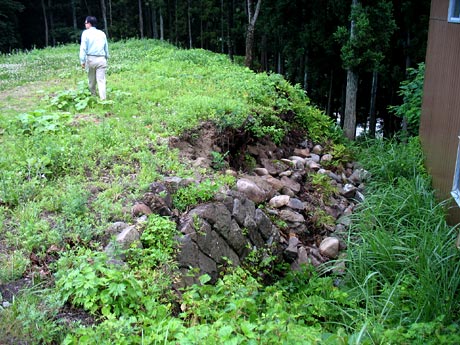

国道南側の河岸では、小規模な斜面崩壊が発生している。

Loc.230

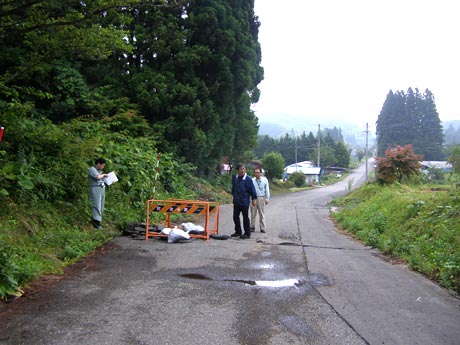

岡山地区　市道を横切って見られる断層露頭

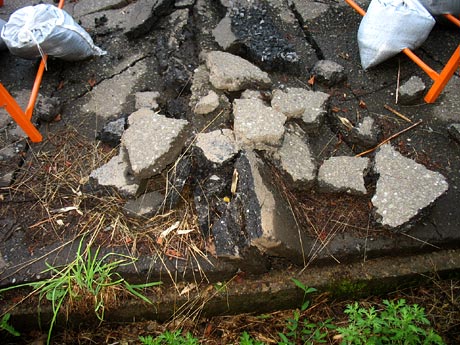

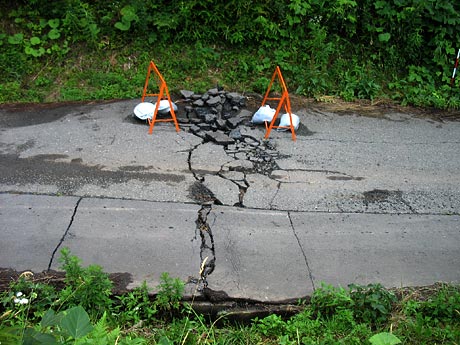

磐井川南岸では、本寺小中学校西方のアスファルト舗装道路で変位が認められた。西側上がりの段差が認められるものの、隣接する農地への延長方向での変状は追跡できなかった。

西側上がりの段差が認められる

Loc.231

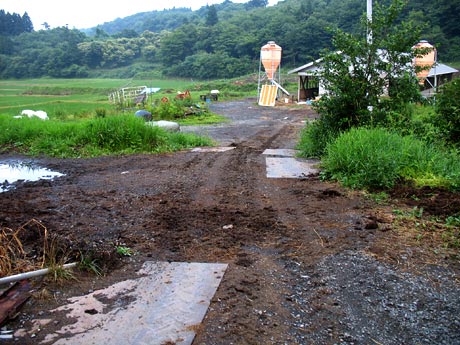

岡山地区　牧場南西側の水田に見られる断層露頭

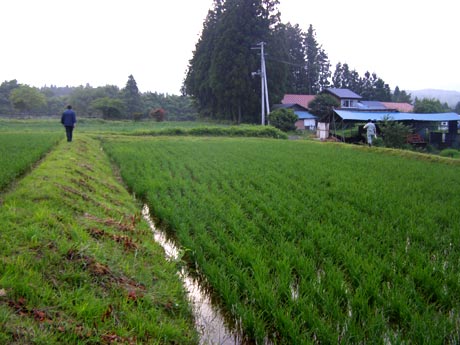

市道の南南西方に位置する牛舎南西側の水田が、東南東に傾斜している。

発災直後には、地面に亀裂が生じていたらしい。
